1. 引言
随着近些年来高校招生规模的不断扩大，图书馆作为学生学习的必争之地，受到广大师生的热烈欢迎。然而，近年来，图书馆的座位增长率与在校师生人数增长率严重失衡，常常供不应求，这就导致学生为了霸占位置而大费周章，严重破坏了校园的和谐环境，助长了不好的风气，给学校带来非常不利的影响[1]。为了解决上述问题，国内很多高校都应用了各式各样的座位检测和管理系统，但仍存在许多漏洞，如清华大学基于校园一卡通系统，与图书馆门禁系统相结合[2]；苏州大学基于位置服务，门禁系统与座位管理系统相结合[3]。这种系统整合的方法可扩展性好，能够在很大程度上缓解图书馆的占座问题。但是仍存在一些问题，如前者仅仅只能管理人员进出，无法实时检测每一座位的情况，无法保证馆内座位资源的分配。而后者需使用用户的位置信息，有泄露用户隐私的风险。此外，还有部分高校采用图像识别的模式，如宁波工程学院采用监控识别实现对座位的监管[4]，这种方式实现了对每个座位的实时监测，解决了馆内座位资源分配的问题，但是成本高，需要在图书馆无死角的安装摄像头，以确保摄像头能够监测到任意位置，同时需要调用监控信息，隐私问题难以解决，此外，此方案设计难度较高，图像识别的准确度极大影响监测效果。由此本文设计了一款使用红外传感器的图书馆座位监测系统，以解决上述问题。
使用红外传感器监测座位使用情况，拥有安装便利，成本低，容易实现，后期维护简单等特点，同时可以实时监测每一座位，解决了图书馆占座和座位资源无法合理分配等问题。该系统可自动分辨出座位上是否被使用，并将信息上传至上位系统，配合上位机系统的预约、可视化管理等功能，方便同学找座和图书管理员管理，大大提高了图书馆座位的利用率。
2. 系统构成
本文所设计的系统具有座位使用情况检测、实时显示和向上位系统传输数据等功能。基于其所需的功能，把系统分为主控芯片、显示模块、红外传感器模块、数据传输模块，分别实现主控功能、显示使用情况功能、数据传输功能。系统总体框架如图1所示。
红外传感器用于监测座位的使用情况，每个红外传感器配备了一个红外光源和一个光接收装置。传感器工作时，红外光源不断发射红外光，当座位被使用时，人体将红外光反射至接收器，接收器接收到红外光后，会向控制芯片传递信号“1”，表示座位正在被使用。相反，如果接收器未接收到红外光，那么它会向控制芯片传递信号“0”，表示座位未被使用；显示模块主要用于直观地展示红外传感器的监测结果。一旦红外传感器检测到座位有人使用，显示模块就会显示出数字1，以表明座位正在被使用；如果红外传感器没有检测到座位被使用，那么显示模块就会显示出数字0，以表明座位处于空闲状态；数据传输模块用于将红外传感器的信号通过串口通信发送至上位机。由此上位机就可以实时了解到各个座位的使用情况，便于进行进一步的座位管理和监管。
系统总体表现为：首先，红外传感器检测座位的使用情况，并将检测结果转化为信号传递给STM32芯片。然后，STM32芯片再将这些信号分别发送至OLED显示屏和上位机。在OLED显示屏上，我们可以看到单个座位的使用情况；而在上位机上，我们可以得到图书馆全部座位的使用情况。
Figure 1. System framework
图1. 系统框架
3. 硬件设计
东南大学曾设计过类似系统，其以AT89C51单片机作为控制核心，移位寄存器、LED共阳数码管、红外接近开关设计了一款监控管理系统[5]。本系统相比于东南大学的设计有了很大的提升，首先本设计采用STM32F103C8T6型芯片[6]作为本次设计的内核。相比于51单片机，STM32芯片具有处理能力更强，运行速度更快，存储空间更多的优点，同时STM32单片机具有更多的外设，例如USB、CAN、SPI、I2C等。由于STM32单片机允许使用I2C通信协议，所以本系统采用了OLED显示屏，OLED显示屏相比于LED共阳数码管，除了可以显示数字之外，还可以显示中英文，同时可显示的内容得到了大幅的提升。此外东南大学的系统仅仅停留在座位监测，对于图书馆占座现象和座位资源分配不均问题的解决帮助很小，而本系统实现了监测系统与上位机的信息传递功能，可以配合上位系统的可视化管理，很好的解决上述问题。
Figure 2. OLED module wiring diagram
图2. OLED模块接线图
STM32F103C8T6型芯片用于处理红外传感器采集的信息，并对外部连接设施进行控制，实现芯片和上位系统的信号传递。本系统将STM32芯片的I/O口与显示模块连接，使用I2C通信协议进行数据传递，每个红外传感器均通过单总线协议与STM32芯片进行通信，这一通信方式有效降低了系统的复杂性并减少了所需的I/O端口数量，同时将读取到的信号传递到显示模块，可视化地展示每个座位的状态，即被占用(显示为1)或未被占用(显示为0)，并将此信号通过串口通信传输到上位机。
本系统需要显示当前座位的预约和使用信息，故选用OLED模块。OLED显示模块采用0.96寸四引脚OLED。而I2C接口模式仅需2根线便可控制OLED，故选择I2C接口模式[7]，采取GPIO口模拟I2C通信协议。OLED具体接线如图2所示，其中GND接地，VCC接3.3 V供电；SCL接B8，SDA接B9实现I2C通信。
本系统采用反射式红外传感器，接线如图3所示，其中GND接地，VCC接3.3 V供电；DO接B13输入信号。红外传感器持续检测座位使用情况并向STM32芯片传输信号，此过程每秒重复执行，确保STM32芯片能够实时接收并更新座位的使用状态信息。
Figure 3. Infrared sensor module
图3. 红外传感器模块
在本座位监测系统中，数据传输的需求相对简单，主要涉及二进制状态信息——即座位被占用或空置的实时数据。鉴于此，系统设计采用了串口通信作为数据传输手段。串口通信的优势在于其简洁性和成本效益，能够在最小化硬件需求的情况下实现数据的序列化传输；仅通过发送(TXD)和接收(RXD)两根信号线，便能完成从STM32至上位计算机的数据通信。
为了实现STM32芯片与上位机之间的连接，本系统采用了USB转TTL (USB to TTL)的转换设备。该设备的主要功能是将USB信号转换为TTL电平信号，从而允许STM32通过USB接口与上位机进行串行通信。STM32与TTL的接线图4所示，其中GND代表地线，A9引脚连接到接收数据线RXD，而A10引脚连接到发送数据线TXD。这种连接配置确保了数据能够双向传输，即STM32可以向上位机发送数据，同时也能接收来自上位机的指令或数据，便于上位机系统对STM32芯片进行操作。
当红外传感器检测到人体存在时，STM32将编码为“1”的信号通过串口通信发送至上位机，表示相应的座位正被占用。相反，若红外传感器未检测到人体，则STM32发送编码为“0”的信号，表示座位当前处于未被占用的状态。
Figure 4. Serial communication wiring diagram
图4. 串口通信接线图
4. 系统软件设计
本系统软件设计主要分为三大部分，以模块化的方式编写程序[8]，程序流程图如图5所示。
1) 第一部分为红外检测模块，其用于检测座位使用情况。
2) 第二部分为显示模块，用于实时显示座位的使用情况。
3)第三部分为串口通信模块，其用于实时将座位使用情况传输至上位机。

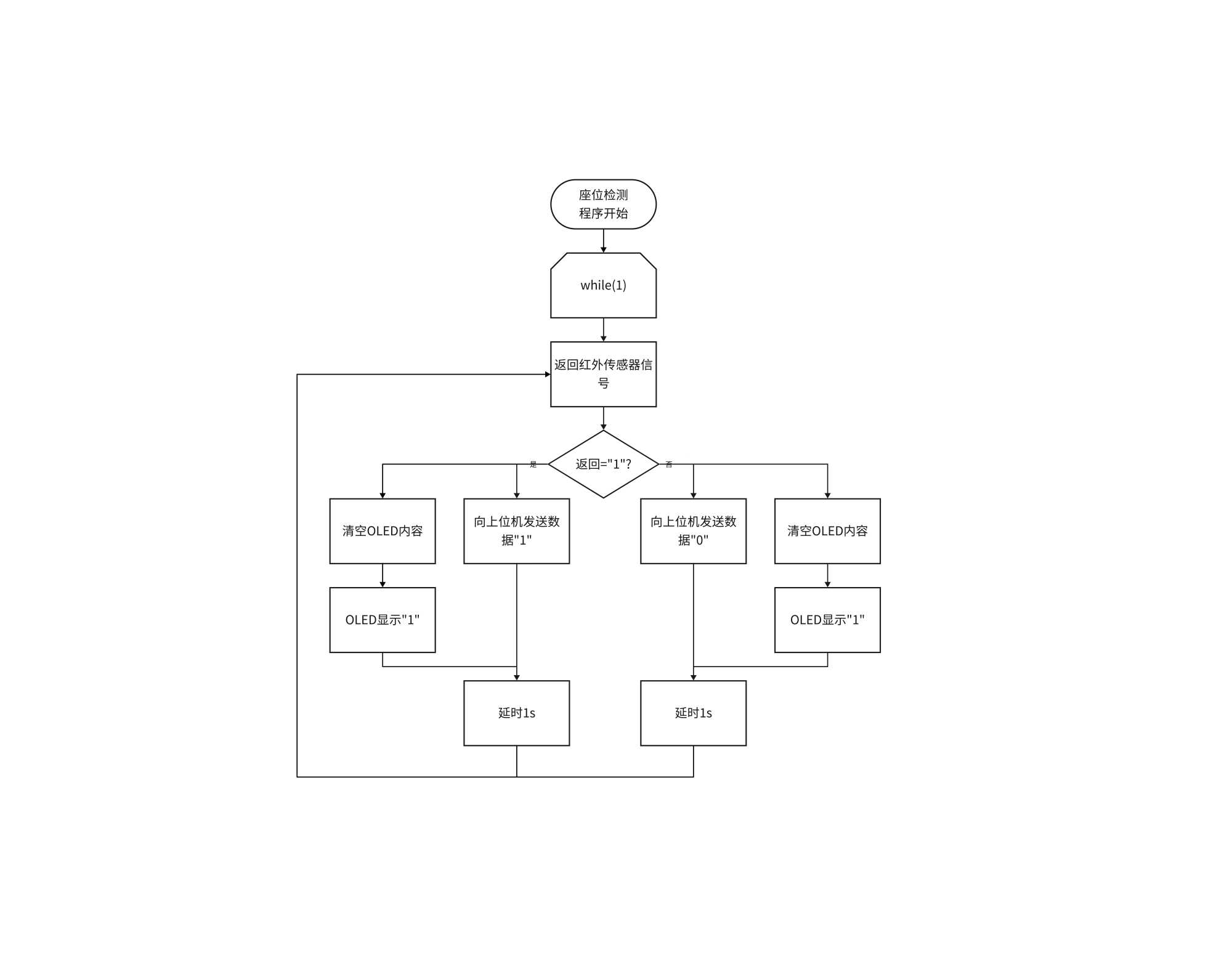

Figure 5. Program flow chart
图5. 程序流程图
4.1. 红外检测模块软件设计
首先设置打开STM32中GPIOB的时钟，并定义一个结构体，命名为GPIO_InitStructure，接着初始化B13引脚，模式选择为IPU上拉输入，输出速度设定为50 MHz。为了方便书写和使用，定义InfraredSensor_get()函数，其使用内置函数GPIO_ReadInputDataBit (GPIOB, GPIO_Pin_13)返回连接在B13端口的红外传感器的值。
4.2. 显示模块软件设计
设置STM32与显示模块连接的I/O，对I/O口进行初始化，本文使用宏定义OLED_MODE设置I/O口为开漏模式，SCL、SDA引脚均设置为开漏模式，将I2C设置为快捷模式。然后，初始化OLED，初始化代码使用模块自带的默认初始化参数[2]。最后，完成的函数包括OLED_ShowHexNum()显示十六进制数字；OLED_ShowNum (uint8_t Line, uint8_t Column, uint32_t Number, uint8_t Length)显示十进制正数等，本系统中主要使用OLED_ShowNum()在OLED屏上显示红外传感器信号。
4.3. 串口通信模块软件设计
首先设置打开STM32中GPIOB的时钟，输出类型设置为复用推挽输出，波特率采用9600，8字长，停止位长度1，无校验位，硬件流控制，只需要发送。然后，初始化Serial，初始化代码使用模块自带的默认初始化参数。最后，完成的函数包括Serial_SendByte() (发送单个字符)；Serial_SendArray() (发送数组)；Serial_SendString() (发送字符串)；Serial_SendNumber (uint32_t Number, uint8_t Length) (发送十进制数字)。本系统主要使用Serial_SendNumber()向上位机传输信号，故上位机在接收信号时需选择文本模式接收。
4.4. 主函数软件设计
首先声明“Delay.h”(延时)“OLED.h”(OLED显示)“InfraredSensor.h”(红外传感器)“Serial.h”(串口通信)等四个头文件，使得在主函数中可以调用这些模块中的函数。
构建循环while (1)，使程序持续运行，再使用InfraredSensor_get()返回红外传感器的值x，判断红外传感器的值，然后使用OLED_ShowNum (1, 1, x, 1)将红外传感器的结果显示于OLED显示屏并使用Serial_SendNumber (x, 1)将此结果通过串口通信发送至上位机。
